Fabricación de un cuadro de baja tensión TGBT mediante máquinas herramienta
La construcción de un cuadro de distribución de baja tensión requiere el uso de herramientas específicas de la industria eléctrica. Su potencia, que puede alcanzar varias decenas de megavatios, depende del número de alimentadores de salida. Estos cuadros de distribución desempeñan una amplia gama de funciones y se fabrican con arreglo a normas rigurosas. Las máquinas facilitan el trabajo de los cuadristas y garantizan el cumplimiento de estas normas para la instalación de los distintos componentes de un cuadro de distribución de baja tensión.
¿Para qué sirve un Cuadro o Armario de Baja Tensión?

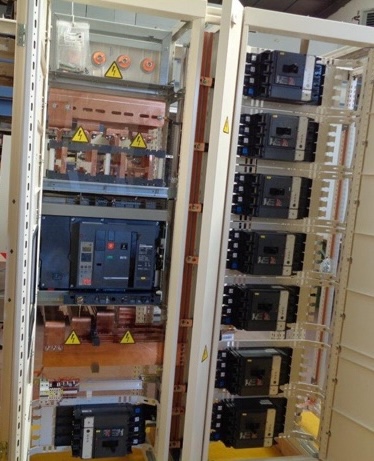

Un cuadro de distribución de baja tensión tiene varias funciones. En general, su función es recibir y luego redistribuir la electricidad a través de circuitos secundarios en edificios comerciales e industriales. En el centro de la distribución eléctrica de los edificios, el cuadro principal de baja tensión:
> Recibe la alimentación eléctrica de baja tensión de una red de distribución,
> Distribuye la energía eléctrica en función de las necesidades de los equipos eléctricos,
> Protege la red ascendente de los riesgos de sobrecarga o cortocircuito mediante disyuntores,
> Distribuye la electricidad a los distintos circuitos de uno o varios edificios,
> Asegura el aislamiento total de los circuitos durante las operaciones de mantenimiento,
> Incorpora generalmente sistemas de medición del consumo,
> Controla los parámetros eléctricos mediante indicadores de funcionamiento,
> Conecta los armarios secundarios, las cajas y los cuadros de distribución,
> Conecta la red de puesta a tierra para proteger contra las descargas eléctricas.
Al cumplir las normas vigentes, los armarios de distribución también protegen las instalaciones y a los operarios.
¿Qué componentes se encuentran en un Cuadro de Baja Tensión?

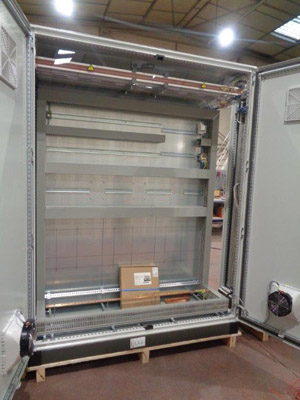

Los componentes de un cuadro eléctrico de baja tensión se instalan en un armario metálico para su protección inicial. Los indicadores y dispositivos pueden colocarse en las puertas del armario. En el interior del cuadro de distribución se instalan carriles DIN.

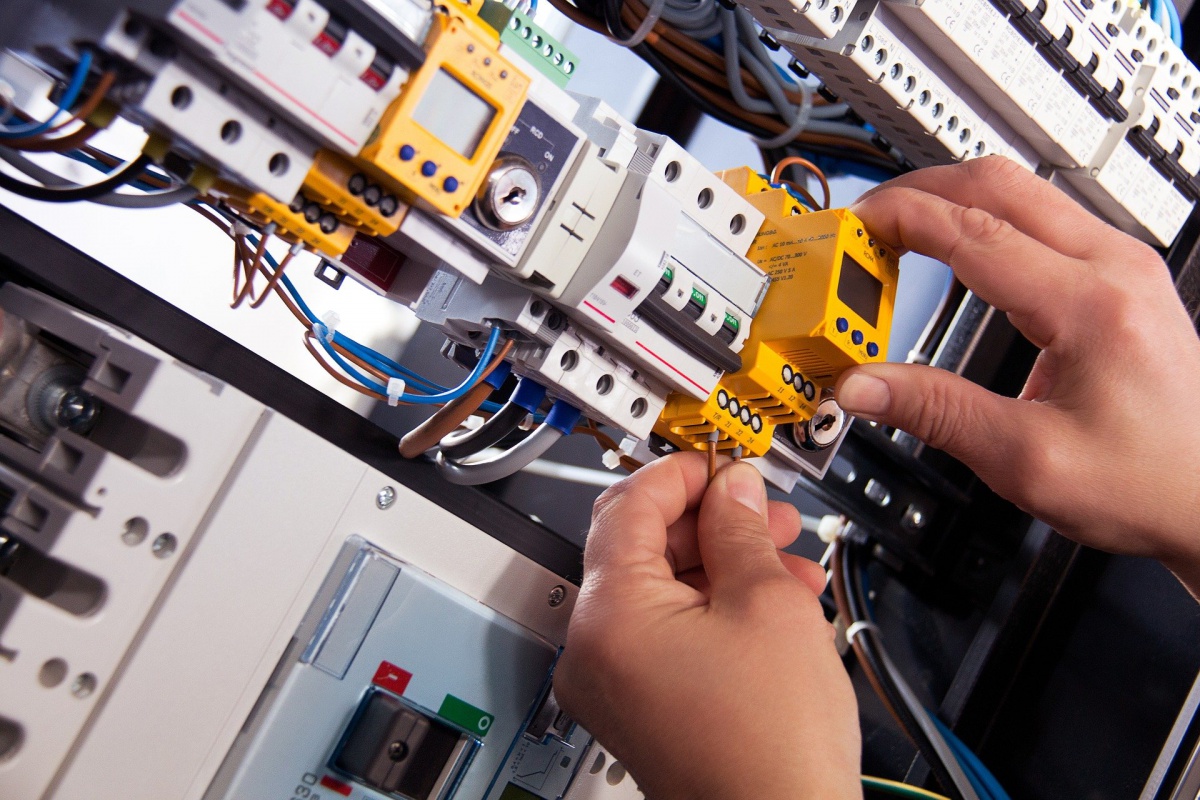

Un cuadro de distribución de baja tensión está formado por diversos componentes eléctricos. Los elementos principales son disyuntores, contactores, interruptores, contadores de energía y dispositivos de protección, así como barras colectoras de cobre para conectar estos componentes. A continuación, se utilizan cables eléctricos de cobre de distintas secciones para conectar el cuadro principal de BT a los distintos equipos eléctricos a los que da servicio.
¿Qué máquinas y herramientas deben utilizarse para fabricar un cuadro de distribución de baja tensión?
- Las cizallas para punzonar y doblar barras colectoras de cobre «Cisabarre» son especialmente adecuadas para la construcción de un cuadro general de baja tensión. La corriente distribuida en un edificio comercial o en un emplazamiento industrial puede ser muy elevada, por lo que necesita una máquina eficaz y precisa.

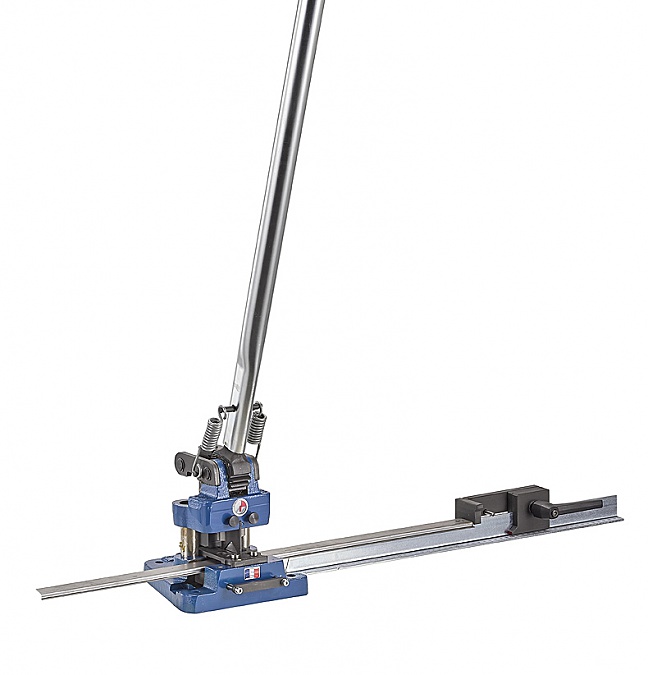

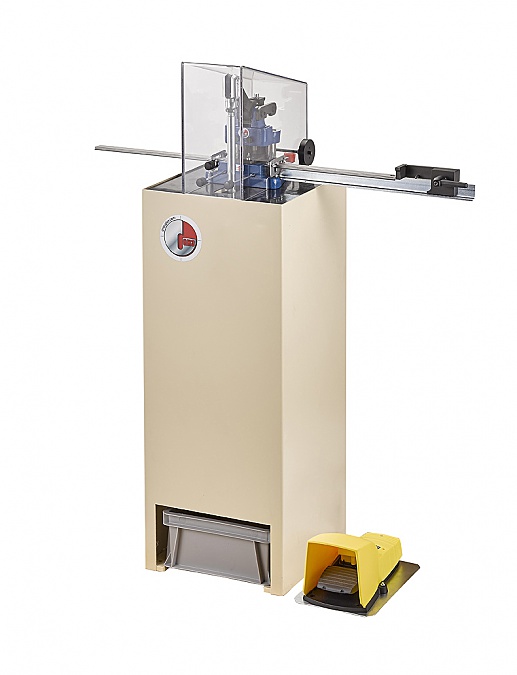

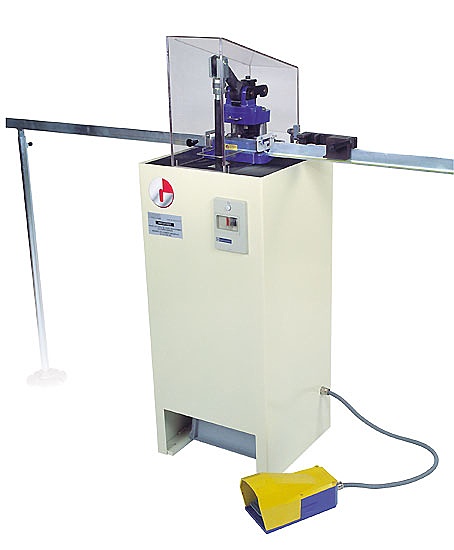

- La «Coup'Din» de GRANGIER lleva más de 50 años facilitando la vida de los trabajadores del cable. Disponibles en varias versiones manuales o motorizadas, las cizallas punzonadoras manuales, eléctricas o neumáticas cortan y perforan los carriles Din en una sola operación.

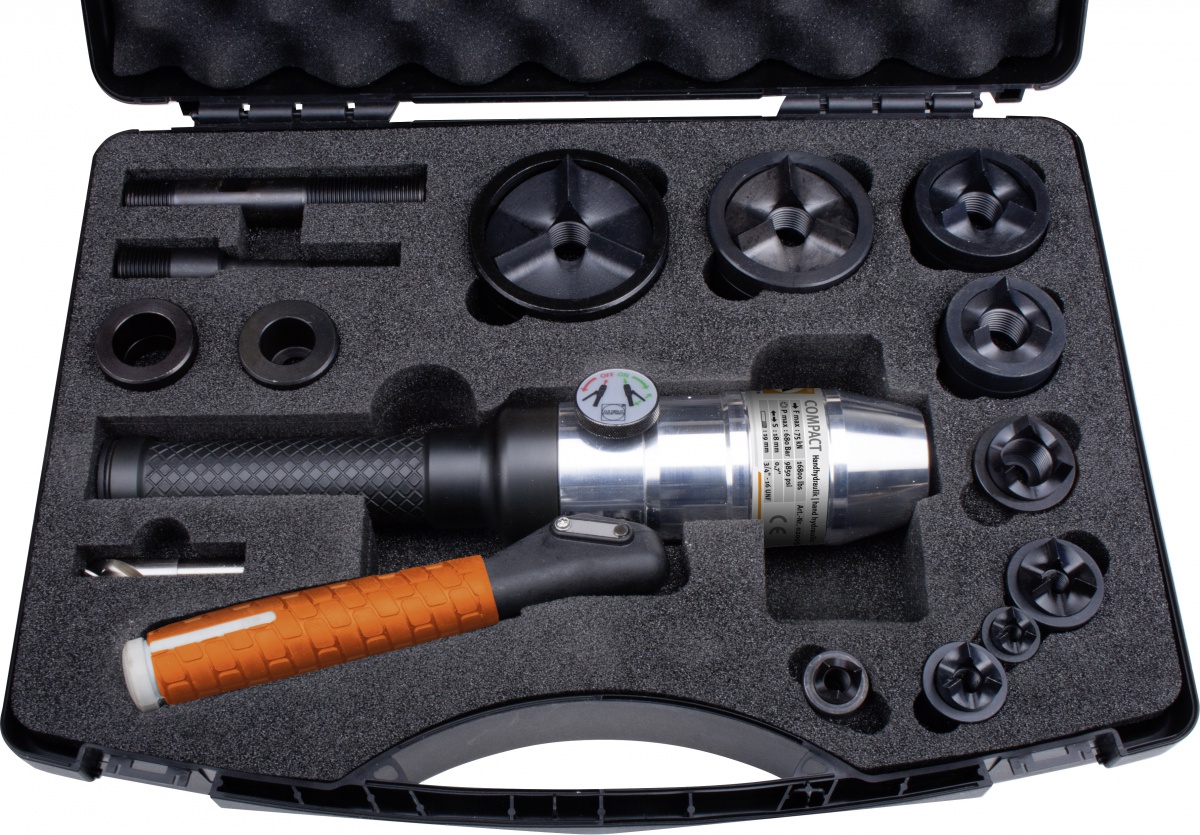

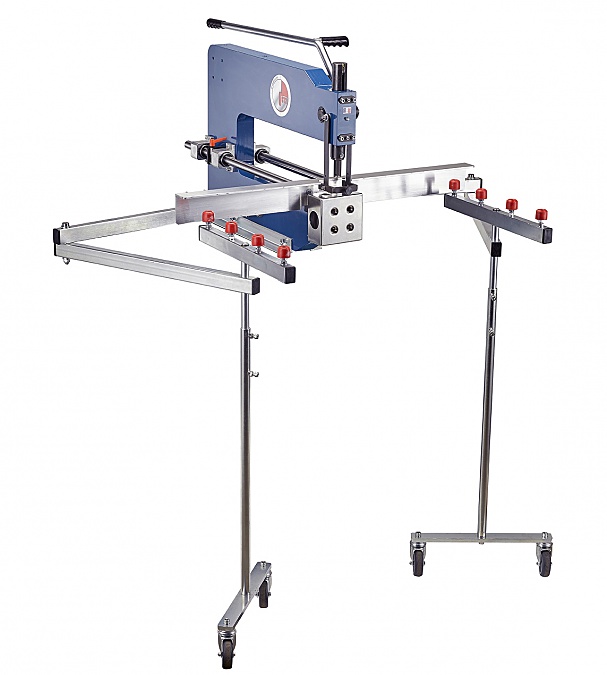

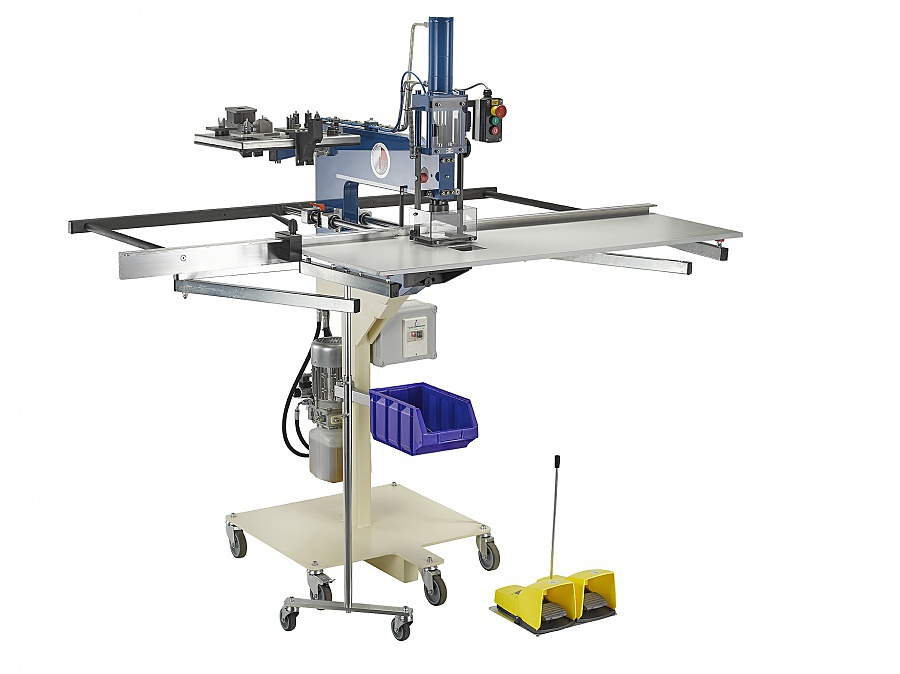

- Las punzonadoras para puertas y cerramientos son ideales para taladrar y cortar paneles y armarios. Desde herramientas de punzonado manuales hasta la punzonadora de taller CT2, la gama cubre todas las necesidades del constructor de paneles.
- El uso de una cizalla CG125 para canalizaciones, cubiertas y persianas facilita el cableado. Con estas cizallas, los cortes de canalización de cables son limpios y sin rebabas.
PREGUNTAS FRECUENTES
> ¿Cuáles son las principales diferencias entre un cuadro principal de BT y un armario de control?

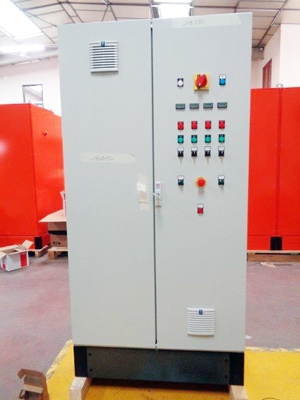

Un cuadro principal de BT distribuye la energía eléctrica a todos los equipos de una instalación industrial o comercial, mientras que un armario de control se dedica a la gestión y el control de equipos específicos: máquinas, sistemas automatizados. La potencia de un cuadro de baja tensión es de cientos de kW, frente a los menos de 100 kW de un armario.
Mientras que un armario sólo está conectado a una máquina, el Cuadro de Baja Tensión alimenta varios alimentadores a cuadros secundarios (armarios de control, salas de control, etc.) y puede incorporar equipos de medida. Generalmente se sitúa al principio de la instalación eléctrica, a diferencia de un armario, que se sitúa cerca de la máquina o el sistema que gestiona.

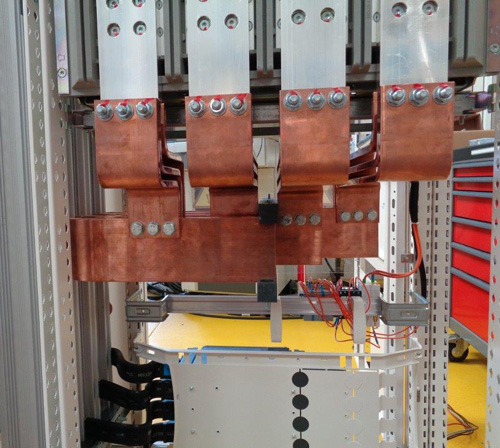

> ¿Qué tipos de barras colectoras de cobre se utilizan en un cuadro de distribución de baja tensión?
Se utilizan barras colectoras de cobre de diferentes secciones para transportar la corriente entre los distintos equipos del cuadro: interruptores automáticos, seccionadores, etc. La elección de las barras colectoras depende de la intensidad de la corriente que debe distribuirse: de varios cientos a miles de amperios.
Las secciones habituales van de 20x5 mm a 120x10 mm, e incluso 160x10 mm para los cuadros más potentes.
> ¿Qué normas hay que respetar para fabricar un conjunto de aparamenta de baja tensión?
El cuadro principal de baja tensión debe fabricarse respetando las normas vigentes, en particular la NF C 15-100, que define las reglas de instalación, y la NF EN 60439-1, que se aplica a los conjuntos de aparamenta de baja tensión. Además, en la fabricación del cuadro principal de BT deben respetarse otras numerosas normas de seguridad y dimensionamiento.
