Punzonadora electrohidráulica CT2-H63.5
Consulte la tabla de referencias de máquinas y herramientas:
CT2-H63.5

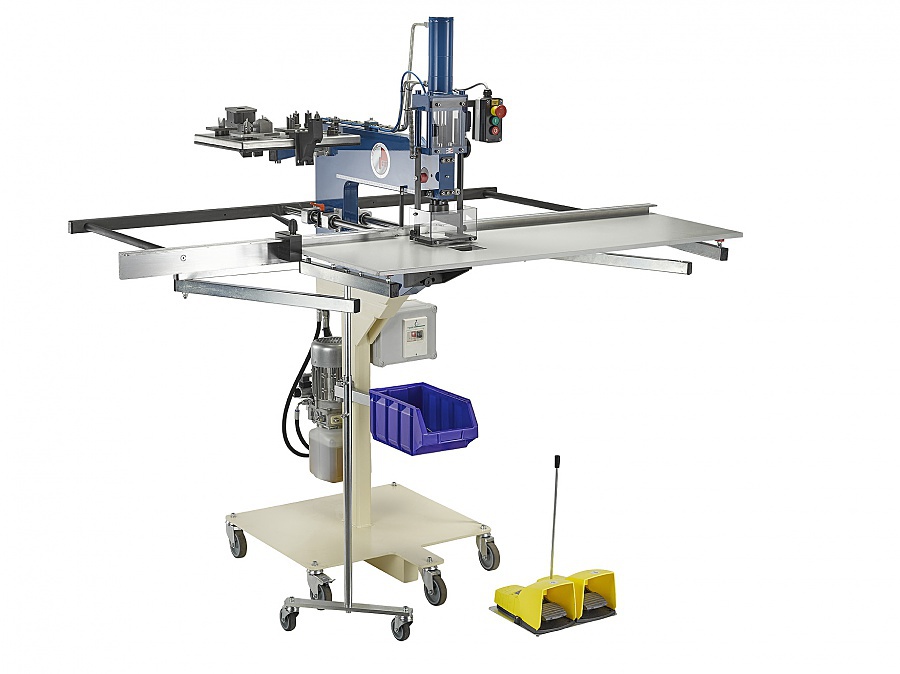

Máquina autónoma, sobre base móvil, con grupo hidráulico integrado y doble pedal.
- Soportes articulados para mover las puertas.
- Regla X/Y con reglas y topes para trabajos en serie.

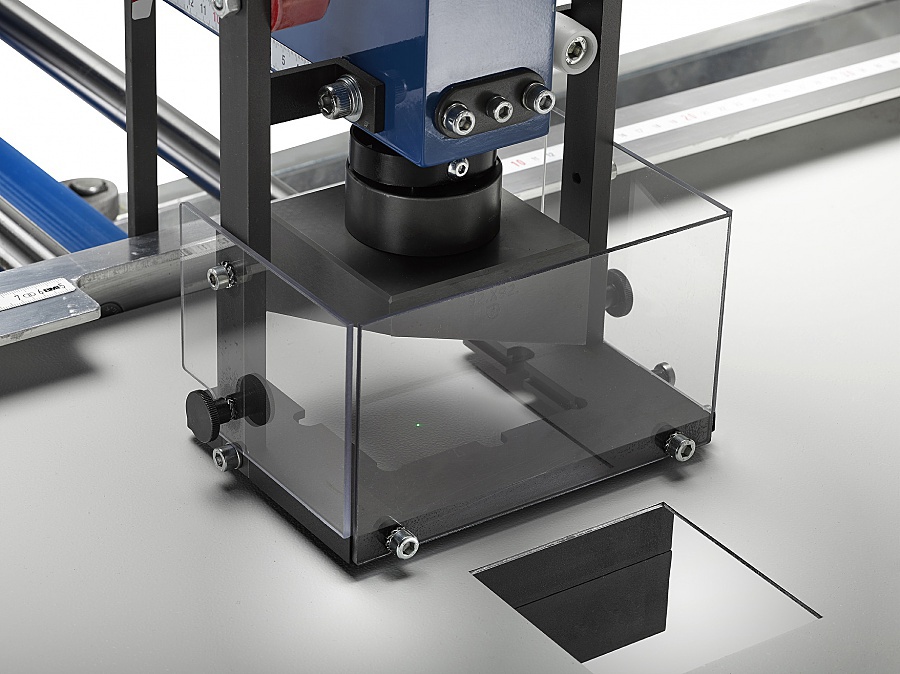

- Punzón integrado en los punzones para el "trabajo de línea", o puntero láser muy visual.
- La moderada velocidad de descenso del punzón evita errores de posicionamiento por parte del operario, el punzón permanece en su posición cuando se suelta el pedal de control.
Amplia gama de punzones, desde 3 mm de diámetro hasta 60x60 mm, PG, ISO y todas las dimensiones "eléctricas" o personalizadas.
CARACTERÍSTICAS TÉCNICAS:
- Central electrohidráulica de 240 V monofásica, 90 bar.
- Peso : 250 kg
- Dimensiones (sin regla): 800x720x1720
- Profundidad del cuello de cisne: 510 mm.
- Capacidad de perforación :
. 2 mm en acero o acero inoxidable
. 4 mm en plástico o poliéster
PRODUCTOS RELACIONADOS
- Punzonadora electrohidráulica CT2-H125
- Punzonadora manual CT2-M
- punzones redondos y rectangulares para acero estándar
- punzones redondos y rectangulares para acero inoxidable
- punzones redondos y rectangulares "no estándar".
- conjuntos de bombas hidráulicas y cortadoras manuales para tristar steel
- bomba hidráulica manual y juegos de corte para acero inoxidable tristar plus
- bomba hidráulica portátil para el punzón de akku
- Cilindro de punzonado para punzonadoras con bomba hidráulica de pie
- sierra para agujeros
MÁQUINAS CT2H-63.5 Y ACCESORIOS
| DESIGNACIÓN | REFERENCIA |
| PUNZONADORA HIDRÁULICA CT2 | |
| Cuello de cisne, profundidad 500 mm, sobre base con ruedas, con cilindro y unidad de control integrados, control de pedal para bajar/levantar el punzón, parada en posición para trabajar en la línea, regla de 2 metros, 2 topes, para trabajar en coordenadas, unidad de control hidráulico 240 v 90 bares. | CT2-H |
| TABLAS DE SOSTENIMIENTO: (imprescindibles, a elegir en función de los diámetros de perforación) | |
| TABLA DE PORTAHILOS 30: para matrices de 3 a 22,5 mm de diámetro | |
| MESA DE PORTAHILOS 80: para troqueles de 25,5 a 60 de diámetro y cuadrados de hasta 50x50 | TPM30 |
| TABLA DE PORTAHILOS 150: para troqueles grandes 92x92 y otros | TPM150 |
| PUNZÓN PARA MESA DE 150: obligatorio con la mesa de 150 (permite perforar desde el diámetro 3 hasta el diámetro 120) | DV150 |
| ACCESORIOS | |
| SOPORTE DE RODILLOS PARA PUERTAS (imprescindible para puertas grandes) | SRP |
| REGLA DE ORIENTACIÓN 1m PARA CT2-MANUAL (para alinear agujeros y recortes rectangulares) | RG |

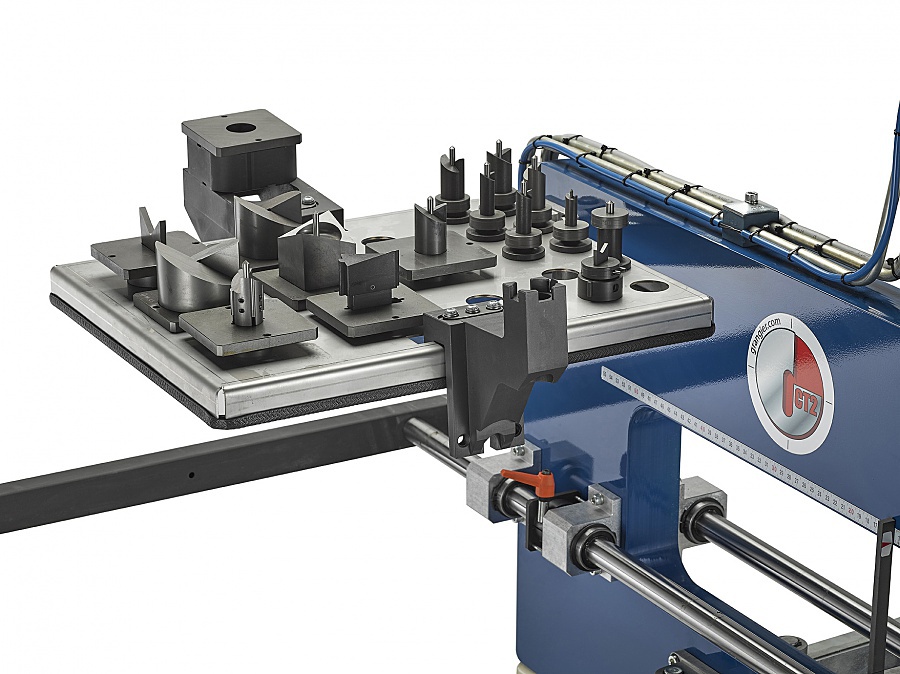

| PANEL DE ALMACENAMIENTO DE HERRAMIENTAS | CRO |
| BASE PARA PUNZONADORA MANUAL | SRCT2 |
Sellos para troquelar Ø23 a 63,5 y cuadrados 60x60 máx
| PERFORACIÓN | DESTINO | REFERENCIA |
| PERFORACIÓN REDONDA: | ||
| Ø25,5 | ISO 25 | PMR25,5 |
| Ø28,3 | PG 21 | PMR28,3 |
| Ø30.5 | PMR30.5 | |
| Ø32,5 | ISO 32 | PMR32,5 |
| Ø33 | PMR33 | |
| Ø34 | PMR34 | |
| Ø37 | PG 29 | PMR37 |
| Ø40,5 | ISO 40 | PMR40.5 |
| Ø41,5 | PMR41.5 | |
| Ø43 | PMR43 | |
| Ø44 | PMR44 | |
| Ø47 | PG 36 | PMR47 |
| Ø50,5 | ISO 50 | PMR50,5 |
| Ø54 | PG 42 | PMR54 |
| Ø56 | PMR56 | |
| Ø60 | PG 48 | PMR60 |
| Ø63,5 MAXI | ISO 63 | PMR63,5 |
| AGUJEROS CUADRADOS Y RECTANGULARES: | ||
| 15X15 | PMC15X15 | |
| 16,1X13,5 | PMC16,1X13,5 | |
| 18X12 | PMC18X12 | |
| 20X20 | PMC20X20 | |
| 22X22 | PMC22X22 | |
| 25X7 OBLONG | Tornillo 6 | PMC25x7 |
| 30X22 | PMC30X22 | |
| 33X15 | PMC33X15 | |
| 33X20,3 | PMC33X20,3 | |
| 34X21,5 | PMC34X21,5 | |
| 35X10 | PMC35X10 | |
| 35X35 | BOLSA HARTING | PMC35X35 |
| 36,5X21,5 | PMC36,5X21,5 | |
| 36X26 | PMC36X26 | |
| 36X36 | PMC36X36 | |
| 40X30 | 67,5x 30 | PMC40X30 |
| 40X40 | PMC40X40 | |
| 45X29 | 71 x 29 | PMC45X29 |
| 45,3X 22,2 | DIN 48 x 24 | PMC45,3X22,2 |
| 45,3X 45,3 | DIN 48 x 48 y mas | PMC45,3X45,3 |
| 46X36 | PMC46X36 | |
| 47X36 | PMC47X36 | |
| 50X14 | PMC50X14 | |
| 50X25 | PMC50X25 | |
| 50X37 | PMC50X37 | |
| 50X44,5 | PMC50X44,5 | |
| 58,5X 58,5 max | hecho a medida | PMCS |
| 9 Husillos | subd9 | PMSD9 |
| 15 Husillos | subd15 | PMSD15 |
| 25 Husillos | subd25 | PMSD25 |
| 37 Husillos | subd37 | PMSD37 |

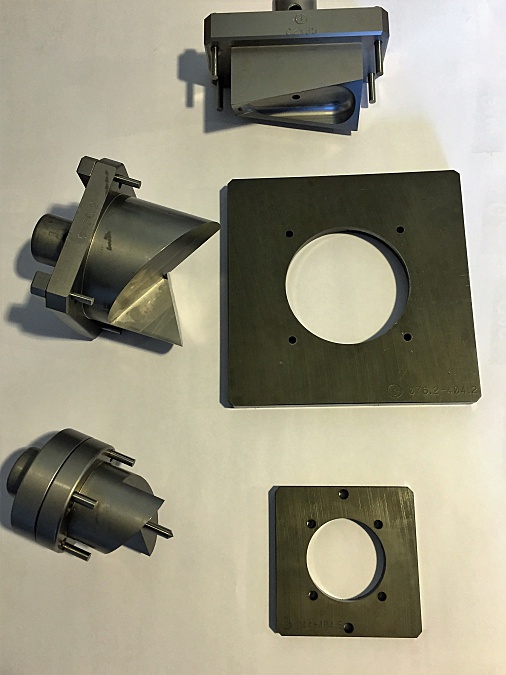

| CUCHILLAS DE CORTE PARA GRANDES APERTURAS: | ||
| Cuchilla, portacuchillas y juego de troqueles 30X5 para cortar | LD30 | |
| Cuchilla, portacuchillas y juego de troqueles 45,3X5 para cortar | LD45 | |
| Cuchilla, portacuchillas y juego de troqueles 60X5 para cortar | LD60 | |
| FORMAS DE OJAL: | ||
| Juego de punzones y matrices para ojales D6,5x D12 | PMBS12X6,5 | |
| Juego de punzones y matrices para ojales D7x D15 | PMBS15X7 | |
| RECORTES PARA LAS CERRADURAS: | ||
| D22,5X20,1 | PMRS22,5X20,1 | |
| D22,5X18,5 | PMRS22,5X18,5 | |
| D22,5X21,2 | PMRS22,5X21,2 | |
| D17XD10 X33.3 alto | PMBS17X10 | |
Punzones matrices Ø3 à 22.5
| PERFORACIÓN | DESIGNACIÓN | REFERENCIAS |
| Ø4,2 | PMR4.2 | |
| Ø5 | PMR5.2 | |
| Ø6,5 | PMR6.5 | |
| Ø8 | LED | PMR8 |
| Ø8,2 | LED | PMR8,2 |
| Ø10 | PMR10 | |
| Ø10,2 | PMR10,2 | |
| Ø12 | PMR12 | |
| Ø12,2 | LED/ISO 12 | PMR12,2 |
| Ø12,7 | PG7 | PMR12,7 |
| Ø14,5 | PMR14,5 | |
| Ø15,2 | PG9 | PMR15,2 |
| Ø16,5 | ISO 16 | PMR16,5 |
| Ø17,5 | PMR17,5 | |
| Ø18,6 | PG11 | PMR18,6 |
| Ø20,4 | PG13/ISO 20 | PMR20,4 |
| Ø22,5 | PG16 | PMR22,5 |
| Cuchilla, portacuchillas y juego de troqueles 20X3 para cortar | LD20 | |
| 8,7X8,7 | PMC8,7X8,7 | |
| Ø 23 máximo | hecho a medida | PMRS |
| HERRAMIENTAS DE RECAMBIO | ||
| Punzón estándar Ø 22,5 máx | PO23 | |
| Matriz Ø 22,5 máx. estándar | M022 | |
| Cuchilla de 20 x 3 | L20 | |
| Matriz de 20 x 3 | M20 | |
